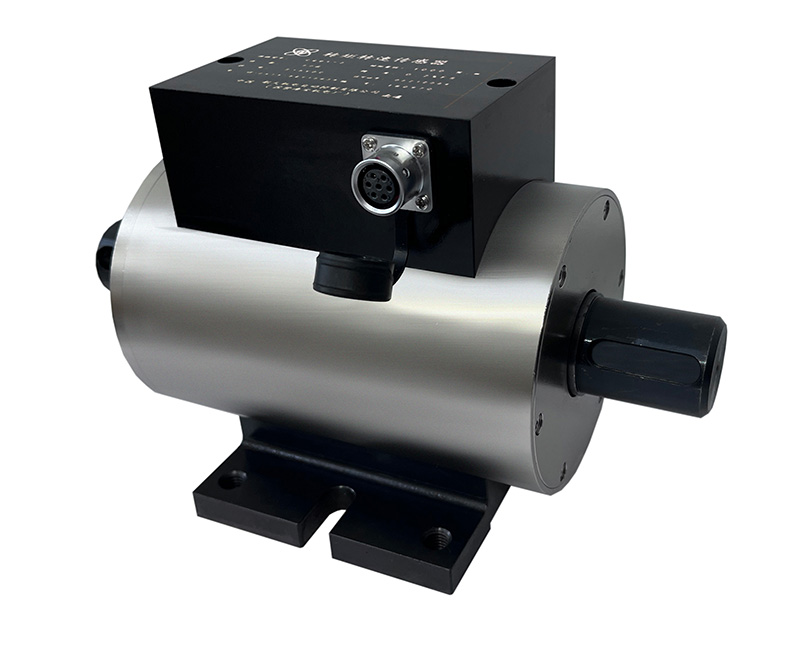

航空插頭定義與接線規范
（一）航空插頭引腳功能定義
航空插頭各引腳對應信號 / 電源類型如下，接線時需嚴格匹配，避免接反或短路：
（二）測量儀前后板接線說明
設備前后板設有 8 個接線端子，各端子功能、接線要求及信號輸出規格如下表所示：
|
名稱
|
說明
|
|
接線端子1
|
接入轉矩信號線（黃色信號線）
|
|
接線端子2
|
接入轉速信號線（白色信號線）
|
|
接線端子3
|
接入傳感器工作電源正（紅色信號線）
|
|
接線端子4
|
接入傳感器地線（綠色信號線）
|
|
接線端子5
|
接入傳感器工作電源負（藍色信號線）
|
|
接線端子6
|
空
|
|
接線端子7
|
空
|
|
接線端子8
|
空
|
|
轉矩模擬量
|
轉矩信號輸出紅、黑信號線，輸出4-20mA，對應0-額定轉矩（需定制）
|
|
轉速模擬量
|
轉速信號輸出紅、黑信號線，輸出4-20mA，對應0-設定轉速（需定制）
|
|
