安裝方式：單出軸機座式安裝
額定扭矩：5-14000Nm
常被用于高速傳動機械的測功加載和制動。
配套使用產品：WLK加載控制器

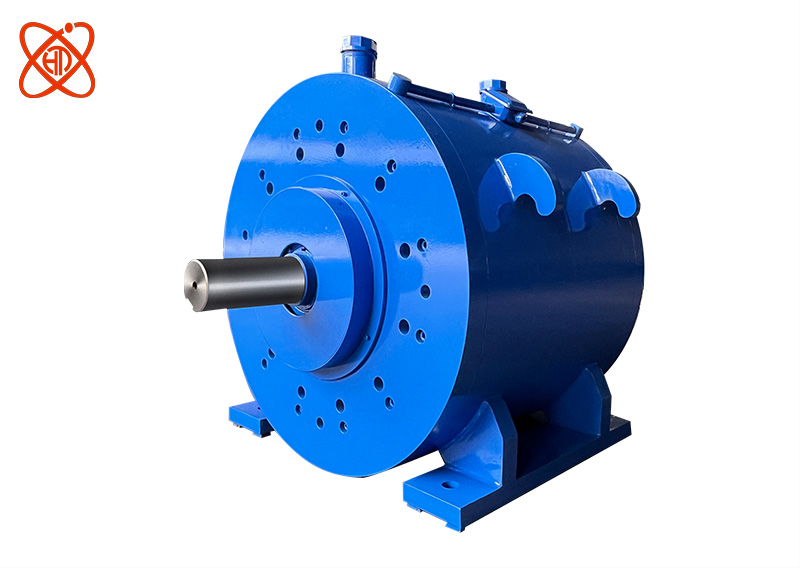

電渦流制動器是一種性能優越的模擬加載元件，它利用渦流損耗的原理來吸收功率。由于其輸出轉矩與激磁電流呈同增同減關系，因此控制激磁電流即可控制加載轉矩。具有結構簡單、控制方便、免維護等優點。

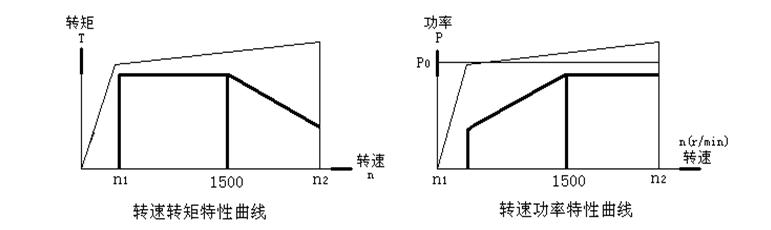

P0------最大冷卻功率 n1------為額定最低轉速 n2------為額定最高轉速。
1、轉速固定的狀態下，轉矩與激磁電流線性關系良好，適合于自動控制；
2、結構簡單，運行穩定、價格低廉、使用維護方便；
3、采用水冷卻，噪音低、振動小；
4、輸入轉速范圍寬，可用于變頻調速等各類電動機及動力機械的型式試驗；
5、控制器采用直流電源，控制功率小。
|
規格型號
|
額定轉速
r/min
|
額定轉矩
N.m
|
額定功率
KW
|
勵磁電壓
V
|
勵磁電流
A
|
冷卻水量
L/min
|
|
WZ-5
|
300-3000
|
5
|
0.75
|
<90
|
<5
|
1
|
|
WZ-10
|
10
|
1.5
|
1
|
|
WZ-20
|
20
|
3
|
2
|
|
WZ-50
|
50
|
8
|
5
|
|
WZ-100
|
100
|
15
|
8
|
|
WZ-200
|
200
|
30
|
15
|
|
WZ-300
|
300
|
45
|
25
|
|
WZ-650
|
650
|
100
|
<180
|
<10
|
55
|
|
WZ-1000
|
1000
|
150
|
80
|
|
WZ-2000
|
2000
|
315
|
160
|
WZ-3000
|
3000
|
470
|
240
|
|
WZ-6500
|
6500
|
1000
|
<40
|
550
|
|
WZ-10000
|
10000
|
1570
|
<60
|
800
|
|
WZ-14000
|
14000
|
2200
|
<90
|
1100
|
|
注1：轉速<1500r/min不超過額定轉矩；轉速>1500r/min不超過額定功率KW
注2：3000rpm以上產品可定制，最高轉速8000rpm
|
使用環境
1、最高環境溫度不超過40℃；
2、海拔高度不超過2000m；
3、當環境溫度為20℃時，相對濕度不大于85%。
注意事項
1、按額定轉矩、轉速、功率選用渦流制動器。嚴禁超轉矩、超功率、超轉速使用。
2、運行前須對電渦流制動器進行檢查。核定銘牌數據是否為要求的規格；檢查緊固件是否松動，各接線板接線是否正確，接觸是否良好，如有缺陷或不良應予排除或更換；用500伏的兆歐表檢查勵磁繞組,其絕緣電阻不低于12M Ω。
3、產品安裝時，以軸伸水平，底腳放平后旋緊地腳螺栓，并保證各相連裝置轉動輕快靈活。
4、冷卻水中不含有直徑1mm以上的固體顆粒或其它雜物，其pH值為6-8，硬度為300ppm以下，冷卻水中建議添加防銹劑。
5、進水壓力一般為不小于0.1Mpa，不大于0.3Mpa。
6、進水溫度最高不超過30℃，出水溫度約為50℃-60℃為宜，大于70℃時則應加大冷卻水量。當環境溫度低于4℃，為防止冷卻水結冰，漲壞產品內部的密封件，請排干冷卻水，或者選用對應的防凍液。
7、加載（加勵磁）之前必須先通入冷卻水，卸載（去勵磁）之后才能斷開冷卻水。嚴禁無水運行，否則短時間便會損害設備。水壓、流量應滿足說明書要求。
8、電渦流制動器和控制器必須有可靠接地。
9、制動器不工作時必須關閉控制器，勵磁電流回零。工作時注意勵磁電壓、電流，嚴禁超過額定參數運行。
10、電渦流制動器周圍應保持清潔,進出水口應保持暢通。
11、制動器投入運行后，應定期給軸承添加潤滑脂。
12、運行兩年后應進行大修，清洗軸承，更換潤滑脂，發現軸承損壞應更換。
|
